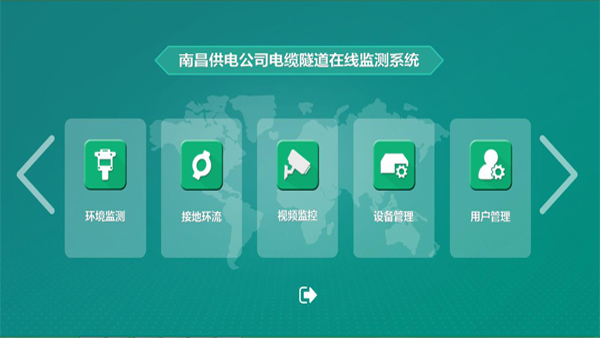

山東盛和電子有限公司電纜隧道綜合在線監測系統軟件平臺采用了分布式的物聯網結構，模塊化設計，由各子系統的傳感終端、現場采集單元和后臺監控中心組成，可對地下電纜隧道內的設施運行、實時運行環境、消防設施、出入口等進行全方位在線監測，實現地下電纜隧道、運維的智能化、自動化，保障管廊內環境、設備、運維人員安全。
另外，電力隧道在線監測綜合管理平臺，作為監測系統與電力內網的接入平臺，可以直接與市級、省級監控平臺對接。
1.系統功能與特點
統一管理：管理平臺將系統的各個子系統集中在一個平臺中進行管理；
實時數據采集：系統實時采集各子系統的監測數據，存入統一的數據庫；
歷史數據存儲和管理：對歷史數據進行查詢、統計、分析、計算；
報警管理：系統報警信號的接收、聯動、處置、記錄存儲；
報表功能：可以根據需要生成各種報表，以供分析和決策；
用戶管理：通過劃分不同權限的用戶，可以實現不同單位的分級別管理；
系統兼容性強，可以方便地接入第三方設備；
支持電力通用接口協議，可接入電力內網平臺；
終端業務數據加密處理，符合電力部門的信息安全要求規定；
具有設備故障報警和記錄模塊，設備發生故障時發出報警并記錄日志；
具有安全專控模塊，系統發生斷網、運行異常等情況，系統記錄日志。
2.主要功能模塊
數據庫模塊。存儲臺賬信息和歷史數據，以便客戶查閱時調取。
通訊及存儲模塊。按照用戶要求的規約采集和上傳數據。沒有適用的國網規約，需自定義通訊協議與通訊規約。
用戶管理模塊。用戶管理錄入所有相關工作人員及其權限，權限包括：門禁卡權限、操作聯動權限和普通查看權限，為規范化管理提供平臺支持。
區域管理模塊。區域管理錄入用戶管轄下區域，可根據用戶要求進行分區管理。
站點管理模塊。站點管理錄入所有接入設備的站點信息，如站點所在坐標位置、站點名稱、站點詳情等。
設備管理模塊。接入設備類型共分16種，各類型分別管理，錄入設備信息時需配置其設備名稱、安裝站點、安裝位置、坐標位置，通訊地址等安裝信息，以確保精準定位設備；配置其報警閾值，超過閾值即觸發報警，便于用戶統計觀察，一目了然。
√ 視頻監控
√ 門禁管理
√ 分布式光纖測溫
√ 電纜接頭測溫
√ 護層環流監測
√ 局放監測
√ 環境溫濕度監測
√ 環境氣體在線監測
√ 風機控制
√ 水位在線監測
√ 水泵控制
√ 隧道內部防外破監測
√ 智能井蓋監測
√ 應急通訊
√ 消防滅火
√ 配電照明控制
√ 智能機器人

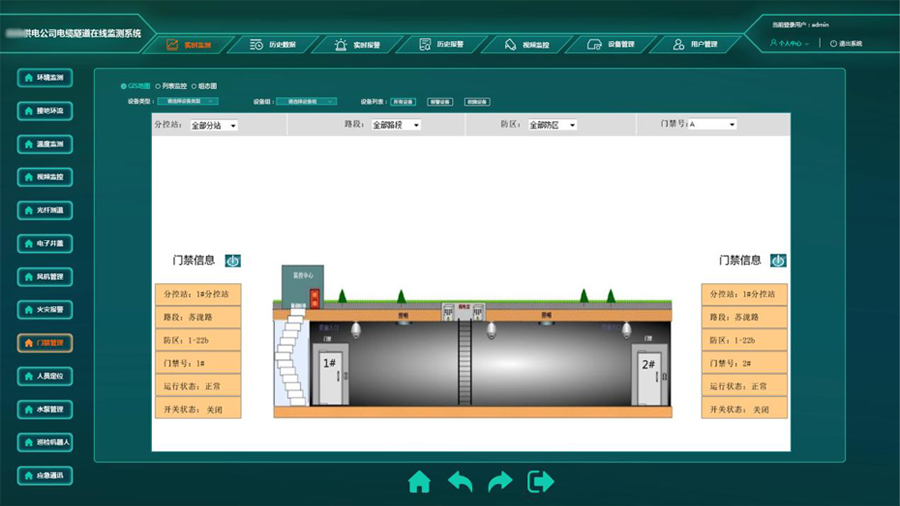

實時監控模塊實時監控分站點查看，包含實時狀態、報警信息和聯動控制。每個站中也許接入多種類型的監控設備，如果按照各個設備類型去查看某一站點數據步驟多、效率低，在此模塊中，支持過濾查看接入的所有監測設備的狀態。
歷史數據模塊。在設備管理模塊中，每一個子模塊中都可查看其對應類型監控設備的歷史數據。
歷史報警模塊。在歷史報警模塊中顯示曾發生報警的記錄，可篩選時間、監控設備類型、報警類型，分類查詢。
報表導出模塊。平臺支持臺賬、數據、報警的報表導出。
